- Нова Пошта
- Укрпошта
- Самовивіз зі складу
- Інші транспорті служби

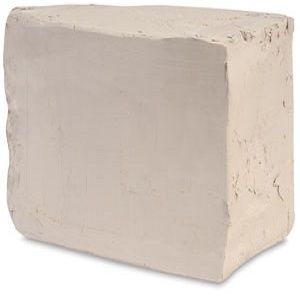

Маса для лиття, не вакуумована, в бруску
Температура випалу 1180-1260 C (напівфарфор, білий)
Маса керамічна ПФФ-3 є універсальним продуктом, що являє собою:
- пластичну масу в коржах або брусі, призначену для виготовлення напівпорцелянових виробів методом шлікерного лиття в гіпсові форми;
Продукт характеризується стабільною якістю, хорошими формувальними і реологічними властивостями (висока текучість шлікеру при незначному вмісті дефлокулянта, низький ступінь загуснення; швидке набирання та підв'ялення відливки у формі), досить високою міцністю в сухому стані.
Завдяки високим міцнісним властивостям матеріалу після сушіння можливе глазурування напівфабрикату в сухому вигляді та його одноразовий випал.
Склад маси ідеально підходить для випалу як у газових, так і в електричних печах.
|
SiO2 |
Al2O3 |
Fe2O3 |
TiO2 |
CaO |
MgO |
K2O |
Na2O |
Втрати при прокалюванні |
|
68,8 |
20,7 |
0,55 |
0,6 |
0,4 |
0,3 |
2,55 |
0,3 |
6,3 |
Кераміко-фізичні властивості
|
Масова частка вологи, %, не більше |
23,5 |
|
Залишок на ситі 63 мкм, %, не більше |
4,0 |
|
Межа міцності в сухому стані, МПа, не менше |
3,0 |
|
Загальна усадка, %, |
16,0 |
|
Водопоглинання (1260 С), %, |
4,0 |
|
Рекомендована температура випалу, С |
1180-1260 |
|
Кількість, кг |
Необхідна вологість шлікеру, г/см3 (%) |
Кількість води, л |
Кількість електроліту (рідке скло+сода+кальцинір), г |
|
125-130 |
1,71 (W=32,5%) |
24-26 |
200-240г рідкого скла (або 140-170 мл=1,4 г/см3)+ 90-110г соди |
|
125-130 |
1,73 (W= 31,5%) |
20-22 |
240-280 г рідкого скла (або 170-200 мл=1,4 г/см3)+ 90-110г соди |
Воду залити в пропелерну мішалку, додати соду та 2/3 необхідної кількості рідкого скла, перемішати протягом 5 хв.
Всипати порошок при працюючій мішалці.Розпустити протягом 30-40 хв. Вистояти шлікер не менше 24 годин, довести до необхідної текучості рештою рідкого скла.
-
Фракція шамоту:Без шамоту
-
Вага товару:23 кг
-
Тип керамічної маси:Для лиття
Маса керамічна ПФФ-3 є універсальним продуктом, що являє собою:
- пластичну масу в коржах або брусі, призначену для виготовлення напівпорцелянових виробів методом шлікерного лиття в гіпсові форми
